Ajouter un troisième point de commande à un éclairage existant est une opération courante en rénovation, notamment pour les longs couloirs ou les chambres. Si le montage classique à deux points est bien connu, le passage à trois interrupteurs soulève des questions techniques. Faut-il modifier le tableau électrique ou simplement ajouter un mécanisme ? La réponse dépend de la solution choisie : le permutateur ou le télérupteur.
Les deux solutions pour piloter un éclairage depuis trois points
La configuration standard du va-et-vient, limitée à deux interrupteurs, ne suffit pas pour commander un luminaire depuis trois emplacements. Deux options techniques permettent de résoudre ce problème, chacune avec ses contraintes de câblage.
Le permutateur : l’interrupteur intermédiaire

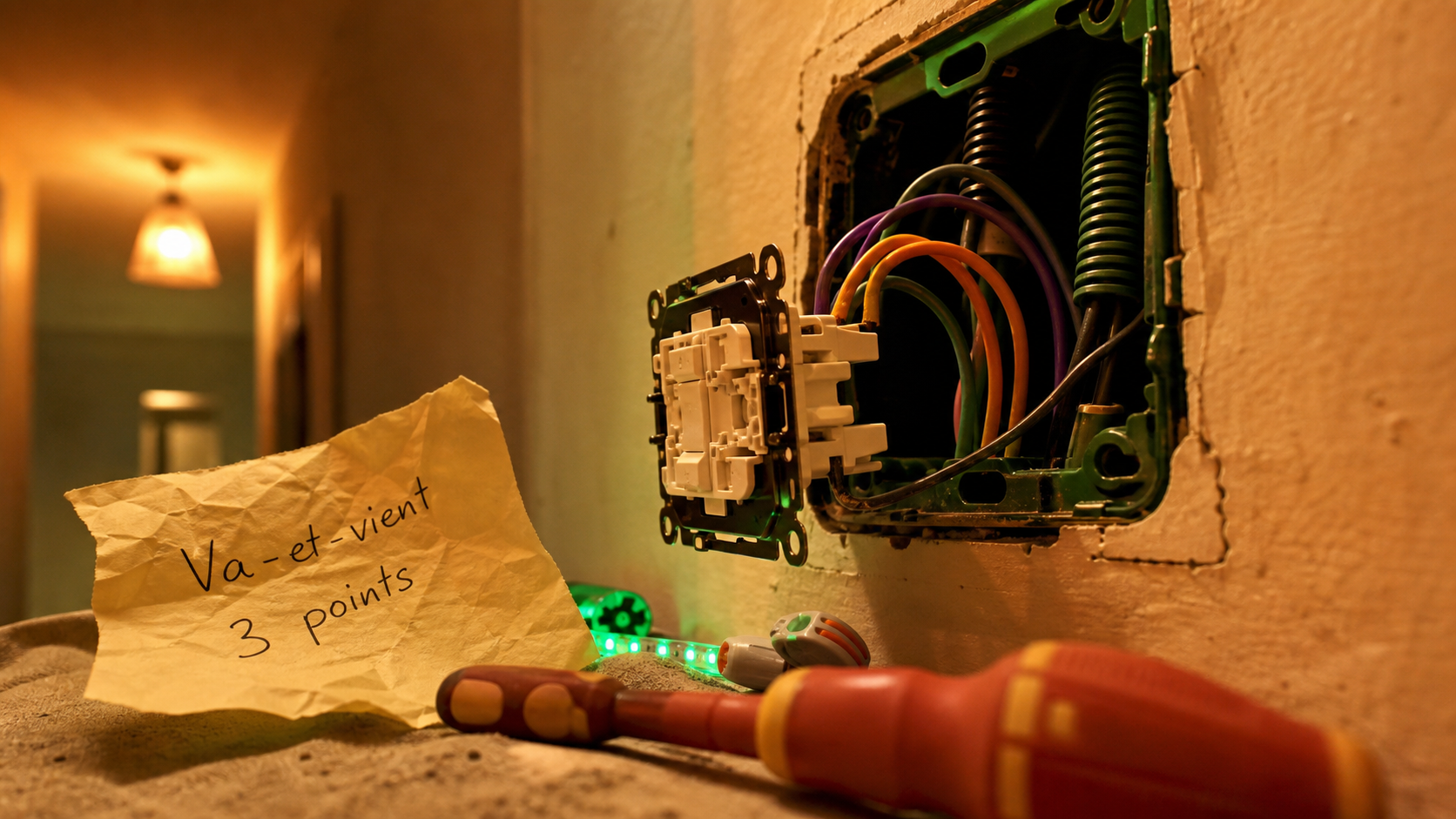

Le permutateur est un mécanisme qui s’insère entre les deux interrupteurs va-et-vient existants. Son rôle est de croiser les fils navettes. C’est une solution efficace si vous souhaitez éviter toute modification dans votre tableau électrique, car l’installation se limite aux boîtes d’encastrement. L’économie d’espace est l’atout majeur de ce montage, puisqu’aucun module supplémentaire n’est requis dans la gaine technique de logement.
Le télérupteur : la flexibilité du bouton-poussoir
Si vous prévoyez d’installer plus de trois points de commande, le télérupteur est préférable. Il utilise des boutons-poussoirs plutôt que des interrupteurs classiques. Chaque pression envoie une impulsion électrique à un module situé dans le tableau ou dans une boîte de dérivation, qui bascule l’état du circuit. Cette solution est robuste mais nécessite un câblage spécifique vers le tableau électrique.
Schéma et principe du câblage avec permutateur
Le branchement d’un permutateur repose sur une logique de continuité. Dans un montage à trois interrupteurs, le permutateur agit comme un carrefour qui inverse les deux fils navettes provenant du premier va-et-vient avant de les renvoyer vers le second.
| Composant | Rôle dans le circuit | Couleur de fil standard |
|---|---|---|
| Phase | Alimente le premier interrupteur | Rouge ou Marron |
| Navettes (x2) | Relient les interrupteurs entre eux | Orange ou Violet |
| Retour Lampe | Relie le dernier interrupteur à l’ampoule | Noir ou Gris |
| Neutre | Retour direct vers le tableau | Bleu |
Le câblage suit un ordre précis : la phase arrive sur la borne « L » du premier interrupteur. Les deux fils navettes partent des bornes 1 et 2 pour entrer dans le permutateur. Deux autres fils navettes ressortent du permutateur pour rejoindre les bornes 1 et 2 du second interrupteur. Enfin, le retour lampe part de la borne « L » du second interrupteur vers le luminaire.
La précision est indispensable. Chaque connexion doit être rigoureuse pour que le basculement d’un levier n’annule pas l’action du précédent. Une inversion entre une navette et un retour lampe crée un dysfonctionnement où la lumière ne peut être éteinte que depuis l’interrupteur qui l’a allumée, brisant la logique du circuit.
Installation étape par étape : réussir son branchement
La sécurité est la priorité absolue. Coupez le disjoncteur général ou le disjoncteur divisionnaire correspondant au circuit d’éclairage. Vérifiez l’absence de tension avec un multimètre ou un Vérificateur d’Absence de Tension (VAT) avant toute manipulation.
1. Préparation des boîtes d’encastrement
Utilisez des boîtes d’encastrement d’une profondeur minimale de 40 mm, idéalement 50 mm. Le permutateur possède quatre bornes de connexion, ce qui implique au moins quatre fils rigides de 1,5 mm² à loger derrière le mécanisme. Un espace trop restreint risque de pincer un conducteur et de provoquer un échauffement.
2. Raccordement des navettes sur le permutateur
Dénudez les fils sur 11 mm. Insérez les deux fils venant du premier interrupteur sur les bornes d’entrée du permutateur. Raccordez ensuite les deux fils repartant vers le dernier interrupteur sur les bornes de sortie. Serrez fermement les vis si vous utilisez des bornes à vis, car une connexion lâche est une cause fréquente d’incendie électrique.
3. Test de fonctionnement
Une fois les mécanismes fixés, remettez le courant. Testez chaque interrupteur successivement. La lumière doit s’allumer et s’éteindre depuis n’importe lequel des trois points. Si le test est concluant, clipsez les plaques de finition.
Normes NF C 15-100 et conseils de sécurité
La norme NF C 15-100 encadre les installations électriques. Pour un circuit d’éclairage, la protection doit être assurée par un disjoncteur de 16A maximum, avec des conducteurs d’une section de 1,5 mm².
Un circuit d’éclairage peut alimenter jusqu’à 8 points lumineux. Respectez scrupuleusement le code couleur : bleu pour le neutre, vert/jaune pour la terre. L’utilisation d’un fil bleu comme navette est une faute grave qui peut induire en erreur un futur intervenant. Même si vos interrupteurs sont en plastique, le fil de terre doit être présent dans chaque boîte de dérivation et raccordé au luminaire si celui-ci possède une carcasse métallique.
Si votre installation ne comporte pas de fil de terre ou utilise des conducteurs anciens, ne tentez pas d’ajouter un troisième interrupteur sans une rénovation complète. En cas de doute ou de difficulté avec le schéma électrique, faites appel à un électricien qualifié. Un professionnel pourra également vous orienter vers un télérupteur radio, une solution sans fil évitant de modifier les cloisons pour passer de nouvelles gaines.
